军用指南针是怎样使用的(使用方法)
2019-06-30 22:47    来源: 未知      点击:

  可选中1个或多个下面的关键词,搜索相关资料。也可直接点“搜索资料”搜索整个问题。

  1、首先,展开指北针,转动方位框使方位玻璃上的刻度线与方向指标相对正,将平视镜斜放(45°)单眼通过准星瞄向目标,从平视镜反射看到磁针N极所对反字表牌上方位分划,既可读出目标方位角,然后用右手转动方位框使方位玻璃上的刻度线与磁针N极对准。

  2,其次,展开指北针,转动方位框,使方位框上的刻度线字与方向指标对准(注意磁偏角的修正),将指北针平放在地图上,准星一端朝向地图北极,使坐标梯尺长与地图磁子午线相切,转动地图使磁针N极对准方位玻璃上的刻度线,此时地图即已标定。

  3,然后, 展开指北针于地图上,使测绘尺经过的图上本人立足点与行军目标,这时方向指标即指应行进的方向。转动方位框使方位玻璃上的(S、N)方向与地图上的(S、N)方向一致,然后记下方向指标所指方位角读数。

  用仪器上的速度时间表,在量取里程的同时,可测定行军所需要的时间或在规定时间内的行军速度,其方法如下:

  在求出到达目的地里程的同时,速度时间表便按照l:100000比例尺里程,指出按13、15、17、19、21、23、25公里/小时(外侧表,顺时针读数)及10、14、16、18、20、22、24、30公里/小时(内恻表,逆时针读数)速度行军各所需时间。

  若为在l∶50000比例尺地图上所量得里程,则用手指轻按测轮,使里程减半,指针所指示的速度和时间即为所求。

  例如:在1:50000比例图上量得距离为40公里,若按v20 速度走完全程,求所需时间。首先将指针拨至1:50000比例尺的20公里处,在v20圈内指针所指即为所求。若规定的速度为表上没有显示之速度,则找出有倍率关系的速度,乘以倍率求得时间。

  如每小时行军速度为5公里,量得里程为30公里,求时间,便可读:v10为3小时,由于v10是v5的2倍即将得数乘2或拨测轮使指针指示60公里处读v10得6小时,再如v6时,可读v18,将得数乘3或拨测轮使指针指示90公里处读v18得5小时,余类推。

  1、首先,展开指北针,转动方位框使方位玻璃上的刻度线与方向指标相对正,将平视镜斜放(45°)单眼通过准星瞄向目标,从平视镜反射看到磁针N极所对反字表牌上方位分划,既可读出目标方位角,然后用右手转动方位框使方位玻璃上的刻度线与磁针N极对准。

  2、其次,展开指北针,转动方位框,使方位框上的刻度线字与方向指标对准(注意磁偏角的修正),将指北针平放在地图上,准星一端朝向地图北极,使坐标梯尺长与地图磁子午线相切,转动地图使磁针N极对准方位玻璃上的刻度线,此时地图即已标定。

  3、然后, 展开指北针于地图上,使测绘尺经过的图上本人立足点与行军目标,这时方向指标即指应行进的方向。转动方位框使方位玻璃上的(S、N)方向与地图上的(S、N)方向一致,然后记下方向指标所指方位角读数。

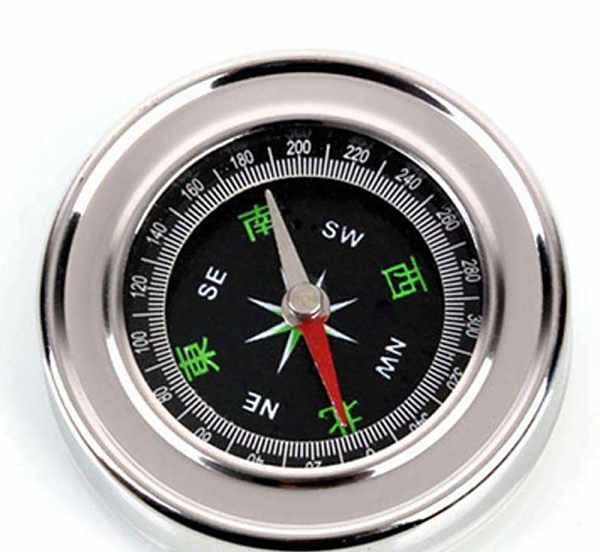

  指南针,古代叫司南,主要组成部分是一根装在轴上的磁针,磁针在天然地磁场的作用下可以自由转动并保持在磁子午线的切线方向上,磁针的北极指向地理的北极,利用这一性能可以辨别方向。

  常用于航海、大地测量、旅行及军事等方面。物理上指示方向的指南针的发明有三类部件,分别是司南、罗盘和磁针,均属于中国的发明。据《古矿录》记载最早出现于战国时期的磁山一带。

  (2)转动罗盘仪,待磁针指北端对准“0”后,此时所指的方向就是北方,在方位玻璃上就可直接读出现地东、南、西、北方向。

  (2)以测绘尺与地图上的真子午线)转动地图,使磁针北端指向本地区的磁偏角之数值上,则地图上的方位和现地方位完全一致。

  (2)将测绘尺与所在点和目标点的连线相切,调整度盘座,使指标“△”对准“0”刻划线)待磁针静止后,其北端所指度盘座上的刻度即为所在点至目标点的磁方位角数值。

  (1)打开仪器,使方位指标“△”对准“0”,并使反光镜与度盘座略成45°;

  (3)从反光镜中注视磁针北端所对准度盘座上的分划,即为现地目标的磁方位角数值。

  (2)平持仪器,把里程计测轮轻放在起点上,沿所量取的路线向前滚动至终点;

  (3)根据指针在比例尺上所指的刻线,即可直接读出相应的实地距离。例如在1:50000地图上由甲点量至乙点,仪器表盘上l;50000比例尺指的是14个刻线,则甲乙两点间的实地距离为7公里。者在l:100000地图上量得14个刻线,则甲乙两点间的距离为14公里。另外,与有相应比例的(如1:25000)或成倍比例(如1:20000及l∶500000)的地图也可经换算量读之。

  3,用距离估定器概略测定现地目标的距离 .仪器上距离估定器两尖端的间隔为照准与准星间距离的l/10,利用相似三角形关系,就可测定现地目标的距离。

  (l)已知两目标(物体)与所在点距离,求此两目标(物体)之间的间隔,可用下列公式:两目标之间的间隔=两目标与站立点间的距离×1/10

  打开仪器,用眼紧靠照准,瞄准目标,如两目标(物体)恰好为距离估定器两尖端所夹住(如附图2),又已知两目标点与所在点之间的距离为100米,则两目标点间的间隔为100x1/10=10米,其余可按此方法计算。

  此外,前方两目标(物体〉间的间隔不一定恰好为距离估定器两尖端所夹住,而小子或大于其间隔时,可采用下列公式:

  两目标点间的间隔=两目标与所在点间的距离x1/10 x两目标所占两尖端间隔的倍数。

  例:已知两目标与站立点间的距离为100米,测得两目标间的间隔为距离估定器两尖端间隔的7/10,则两目标间的间隔为100×1/10×7/10=7米。 同样,若两目标间的间隔为距离估定器两尖端间隔的1.5倍,则两目标间的间隔为100x1/10x1.5=15米。

  (2)已知物体的宽度或两目标之间的间隔,求目标与所在点间的距离,可用下列公式计算:目标与站立点间的距离:已知目标的间隔×10

  例:已知前方丙目标间的间隔为12米,正好为距离估定器两尖端所照准,则目标点与站立点间的距离为12×10=120米。

  此外,已知目标的间隔,但在瞄准时,小于或大于距离估定器两尖端的间隔,可用下列公式:

  目标与所在地点的距离=(目标的实际间隔x10)/目标占距离估定器两尖端间的间隔的倍数

  用仪器上的速度时间表,在量取里程的同时,可测定行军所需要的时间或在规定时间内的行军速度,其方法如下:

  l.行军时间计算:打开仪器,使里程表指针归零(表盘红线上)。在求出到达目的地里程的同时,速度时间表便按照l:100000比例尺里程,指出按13、15、17、19、21、23、25公里/小时(外侧表,顺时针读数)及10、14、16、18、20、22、24、30公里/小时(内恻表,逆时针读数)速度行军各所需时间,若为在l∶50000比例尺地图上所量得里程,则用手指轻按测轮,使里程减半,指针所指示的速度和时间即为所求。

  例如:在1:50000比例图上量得距离为40公里,若按v20 速度走完全程,求所需时间。首先将指针拨至1:50000比例尺的20公里处,在v20圈内指针所指即为所求。若规定的速度为表上没有显示之速度,则找出有倍率关系的速度,乘以倍率求得时间。如每小时行军速度为5公里,量得里程为30公里,求时间,便可读:v10为3小时,由于v10是v5的2倍即将得数乘2或拨测轮使指针指示60公里处读v10得6小时,再如v6时,可读v18,将得数乘3或拨测轮使指针指示90公里处读v18得5小时,余类推。

  (注意:以上计算均未包括行军体息,调整及道路量取时的坡度和弯曲系数等,在组织行军时,应在表上加入有关数据。)

  2.行军速度计算,在求出到达目的地里程的同时,根据要求到达的时限,便可依速度时间计算表选择规定时限内的适当速度(注意:若为1:50000比例尺的里程应将规定时限加倍进行选择)作为行军速度。

  打开仪器,使反光镜与度盘座略成45度,侧持仪器,沿照准、淮星向斜面边瞄准,并使瞄准线与斜面平行,让测角器自由摆动,从反光镜中注视测角器中央刻线所指示俯仰角度表上的刻度分划,即为所求的俯仰角度(坡度)。

  已知目标(物体)与所在点之间的水平距离,先测定目标的俯仰角,再查高度表(见附表1),即可得知目标的高度,其方法如下:

  1。曲地图上或用距离估定器求得所在点与欲测目标(如山顶、烟囱、塔尖等)的水平距离;

  2。测持仪器,沿照准、准星的目标顶端瞄准,让测角器自由摆动至停止,看清测角器刻线所指示的俯仰角度值;

  例:已知测点至被测物水平距离为100米,用仪器测得俯仰角度为30°,然后查高度表,在100米横格对准30°竖格,查得被测物高度为57.74米。

  结构简单介绍:仪器主要由罗盘、里程计两部分构成,如(附图1)。罗盘部分有提环(1),度盘座(2),在度盘座上划有两种刻线度分划制,每刻线(密位)分划制,圆周共刻300刻线),俯仰角度的分划单位为度,每刻线度。

  里程计部分主要由里程分划表,速度时间表(8),测轮(9),齿轮,指针等组成。里程分划有1:50000,1:100000两种比例尺刻度值。1:100000比例尺每刻线每刻线公里,可与具有相应比例或成倍比例的地图配合使用。速度时间表分划:外侧表盘上有13、15、17、19、21、23、25公里/小时,内侧表盘上有10、14、16、18、20、22、24、30公里/小时(以v代表),共十五种速度。时间刻度中每一刻线分钟)。

  仪器侧面有测绘尺,两端为距离估定器。估定器两尖端长12.3毫米,照准与准星间长为123毫米,即为尖端长的10倍。

  3。反光镜勿扭弯,以免影响瞄准和看读分划,表面要保持光洁,不要用脏布、手去揩擦。

  由照门与准星等组成。准星两尖端与照门中心边线毫米,照门与准星间长为123.4毫米,即组成10:1比例测距估定器。 测量精度为5%

  由俯仰表牌、俯仰摆、平视镜等组成,其量程为±90°。 测量精度±2.5° 4.坐标梯尺:

  由相互垂直的一边长尺和两边短尺组成,尺长120毫米。 测量精度:±0.5毫米

  展开指北针,转动方位框使方位玻璃上的刻度线与方向指标相对正,将平视镜斜放(45°)单眼通过准星瞄向目标,从平视镜反射看到磁针N极所对反字表牌上方位分划,既可读出目标方位角,然后用右手转动方位框使方位玻璃上的刻度线与磁针N极对准,此时方向指标与方位玻璃刻度线所夹之角即为目标方位角(按顺时针方向计算)。 打开指北针,标定好地图(测距时可不标定地图),在图上基准点处插一扎针,转动指北针,使侧尺边切于目标点,即可判读出基准点至目标点的方位角。 2.标定地图:

  展开指北针,转动方位框,使方位框上的刻度线字与方向指标对准(注意磁偏角的修正),将指北针平放在地图上,准星一端朝向地图北极,使坐标梯尺长与地图磁子午线相切,转动地图使磁针N极对准方位玻璃上的刻度线,此时地图即已标定。 3.求向掩蔽目标行进的行军方向: 展开指北针于地图上,使测绘尺经过的图上本人立足点与行军目标,这时方向指标即指应行进的方向。转动方位框使方位玻璃上的(S、N)方向与地图上的(S、N)方向一致,然后记下方向指标所指方位角读数,面对方向指标拿起指北针旋转身体,使磁针N极与方位玻璃上的刻度线对准,此时通过准星照门向前对准,在此对准线上的各物体(如树林、房屋等)都可作为行军方向的辅助目标,认清辅助目标后即可对之前进。将指北针关闭装入袋内,但勿转动方位框,到达辅助目标后即可再找一新辅助目标继续前进,直到目的地为止,沿途应经常检查方向读数。

  ①通过照门和准星左右两尖端瞄准目标,根据目标的间隔所占准星左右两尖端间宽度的倍数,按10:1的比例公式估算目标的距离。

  目标与站立点的距离(米)=目标间隔宽度(米)x10/目标间隔占准星两尖端宽度的倍数 例:前方有一公路与我方阵地平行,求公路与阵地的距离。

  沿公路有电杆,杆间距离为50米,用距离估定器测得左右两尖端有电杆5根,即每两杆间隔占左右两尖端间距离的1/4倍。根据比例公式求得: 公路与阵地间距离=50x10x4=2000 米 ②利用辅助点求目标的距离

  用照门准星瞄准目标,转动方位框使刻度线对正磁针N极,记下方向指标所指示的方位角读数。然后向左或右转一直角方向(即与原方位读数相差15-00)寻找一辅助点,用步测法或其他方法,测出辅助点至站立点的距离。在辅助点再用指北针通过照门准星对准原目标,同样转动方位框使刻度线对准磁针N极,记下方向指标所指读数。根据前后两次方向角读数之差与站立点至辅助点的距离,查附表二可得目标距离。 如果以上两次方向角读数之差为7-50(即45°时),则目标距离等于站立点至辅助点的距离。 5.测俯仰角:

  将靠面朝下,用照门准星瞄准目标,通过平视镜反射出俯仰角的读数;或将靠面立于某一平面上,测量该平面倾斜的角度。 6.测量高度:

  利用地图和高度表测量高度。从地图上查得站立点至目标的水平距离,再用指北针测得俯仰度数,通过高度表查出高度,也可用三角函数算出。例:求山底至山顶的高度。

  从地图上查出山顶与站立点的水平距离为100米,用指北针测得山顶仰角为40°,然后查高度表在100米处对照40°,可得高度为83.91米。 7.测地图上任意两点间的里程:

  不同比例尺的地图,其方里网边长及实地距离关系计算公式 1:25000地图:距离=(量得毫米数/4)X100(米) 1:50000地图:距离=(量得毫米数/2) X100 (米) 1:100000地图:距离=量得毫米数 X 100 (米) 8.磁偏角测量:

  ①地球南北磁极的方位并不正好在地球的正南北方向,所以磁针所指南北方向,与真正南北方向有一偏差角,这偏差角称为磁偏角,其数值各地不一。在不需要精确测量时,可把磁针所指方向视为真正北方,在需要精确测量时,就先查所在地磁偏角书,再根据指北针所指示的方向,推算出真正的南北方向。如在长沙使用指北针时,查附表四长沙的磁偏角为2°41(W),这就是说在长沙磁针所指北方是正北方的西边偏2°41的地方。 ②任何地方磁偏角求法。

  在晴空夜晚,展开指北针,转动方位框,使方位玻璃上(N)字正对方向指标。用照门、准星、平视镜及夜光标志正对北极星,不变指北针方向,将指北针平放,此时磁针北极所指读数就是所在地磁偏角。 维护保养:

  1.使用和放置指北针时不要靠近铁磁物体、高压线及电磁器件等,以免造成误差和降低罗盘的灵敏度。

  2.不使用时,应放在通风、干燥的地方,以免发霉。 3.平视镜、反字表牌座勿扭弯,以免影响其使用精度。 4.各表面粘污时,可用白绒布轻擦表面,以保持表面光洁。
